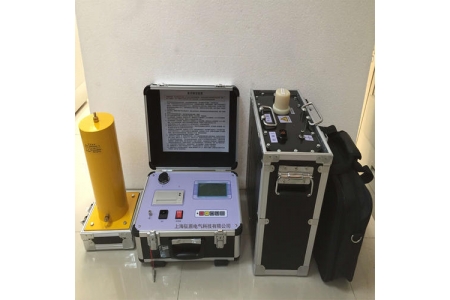

局部放电检测仪
局部放电检测仪（简称局放仪）是一种用于检测高压电气设备绝缘缺陷的绝缘运行监督仪器，通过捕捉局部放电产生的电磁波、超声波、暂态地电压等多种物理信号，实现对变压器、GIS、开关柜、电缆、互感器、避雷器等设备绝缘状态的定量测试与定位，是电力系统从"定期检修"向"状态检修"转型的核心工具之一。
什么是局部放电
局部放电（Partial Discharge, PD）是指固体或液体电气绝缘系统的局部区域，在高电压场应力之下发生的局部介质放电。绝缘体内细微的气泡、裂纹与金属杂质，在长期高压电场作用下会引发不易察觉的局放。这种放电初期能量微弱，却如同"白蚁蚀木"般日复一日侵蚀绝缘结构，久而久之极易诱发设备绝缘击穿，甚至酿成大范围停电事故。
检测原理（多技术融合）
现代局放检测仪通常集成多种检测技术，通过信号互补提升检出率和定位精度：
脉冲电流法（ERA法） 宽频带 通过耦合电容或高频电流互感器拾取放电脉冲电流信号，测量视在放电量（pC） 符合IEC 60270标准，可定量测量，灵敏度最高可达0.02pC
特高频法（UHF） 300MHz～3GHz 采集放电瞬间产生的特高频电磁波信号 抗干扰能力强，可穿透金属外壳，适合GIS等封闭设备内部放电检测
超声波法（AE/UA） 20kHz～300kHz 通过压电传感器捕捉放电产生的机械振动声波 不受电磁场干扰，适合精准定位放电点
暂态地电压法（TEV） 3MHz～100MHz 检测金属外壳感应的暂态电位变化 安装简便，适合开关柜等金属外壳设备带电检测
高频电流法（HFCT） 100kHz～100MHz 通过高频电流互感器检测接地线或电缆屏蔽层中的脉冲电流 适合电缆在线监测
声学成像技术 超声波频段 利用麦克风阵列将声波信号转化为可视化图像，叠加在光学画面上 非接触式快速定位，如同"热成像仪"般直观显示放电点
仪器类型
局放检测仪按使用方式分为三大类：
手持便携式
体积小、重量轻（0.25kg～3.5kg），内置电池供电，可单人手持操作
集成UHF、AE、TEV、HFCT、红外等多种检测技术，一机多用
支持Wi-Fi/移动网络云端连接，数据实时上传与智能诊断
适合日常巡检、故障排查、交接试验等场景
局限：无法实现24小时连续监测，对间歇性、偶发性放电缺陷易漏检
台式检测系统
由主机、多通道传感器、同步单元、校准脉冲发生器及分析软件组成
检测灵敏度高，支持多通道同步采集和高级图谱分析
适合实验室、出厂试验、现场验收试验等高精度检测场景
代表产品如OMICRON MPD 800通用局放测量与分析系统，支持IEC 60270标准测量，可搭配UHF 800超高频系统和PDL 650超声定位系统使用
在线监测系统
由传感器阵列、采集装置、工频相位互感器及后台分析软件组成
7×24小时不间断采集信号，通过物联网回传至云端集控中心
支持远程诊断、智能预警和趋势预测
适合无人值守变电站、重要设备的长期状态监护
代表产品如OMICRON MONTESTO 200移动式临时在线监测系统，防护等级IP65，支持远程数据访问和邮件告警
核心功能
多通道同步采集：支持多路传感器同时采集，通道间同步时间可达≤1ns
PRPD/PRPS图谱分析：PRPD（相位分辨局放图谱）以二维形式呈现放电脉冲幅值与工频电压相位的关联；PRPS（相位分辨局放序列图谱）新增时间维度，完整还原放电特征随时间的变化规律
放电类型自动识别：结合AI算法自动甄别自由金属颗粒、悬浮电位体、绝缘气隙、金属尖端、电晕放电等典型放电类型
数字滤波与噪声分离：在强干扰环境下实现高灵敏度测量，自动分离局放信号与环境噪声
声学成像定位：将放电点以高亮光斑形式叠加在光学画面上，非接触式快速定位，定位精度可达<1cm至≤1m
数据存储与报告生成：支持现场打印、U盘导出、USB/蓝牙上传计算机生成专业报告
检测灵敏度 脉冲电流法可达0.02pC～0.1pC；UHF/TEV/HFCT实验室条件下可达≤0.5pC～≤1pC
采样率 最高可达2GS/s，常见100MS/s～200MS/s
采样精度 8位、12位、14位或16位
可测试品电容量 6pF～250μF
放大器频带 低端可选10kHz/20kHz/40kHz，高端可选100kHz/200kHz/300kHz
定位精度 声学成像或UHF/AE融合定位可达<1cm至≤1m
相位精度 ≤0.1°
同步方式 内同步、外同步、有线及无线同步
工作温度 -20℃～+50℃
相对湿度 0%～90%RH
适用设备与应用场景
被测设备 推荐检测方法 典型场景
高压开关柜/中置柜 TEV + AE + UHF 变电站、开闭所、配电房
电力变压器 UHF + AE + HFCT 发电厂、变电站主变
GIS组合电器 UHF专用传感器 高压变电站GIS室
高压电力电缆 HFCT 电缆接头、终端在线监测
发电机/电动机 UHF + AE 发电厂、大型工矿企业
互感器/套管/避雷器 UHF + AE 变电站设备巡检
绝缘子/高压线路 声学成像 输电线路带电巡检
执行标准
IEC 60270：局部放电测量（国际标准）
IEC 62478：高压设备局部放电检测
GB/T 7354：局部放电测量（国家标准）
DL/T 846系列：局部放电检测仪通用技术条件
DL/T 417：电力设备局部放电带电检测技术导则
选型建议
日常巡检/故障排查：选择手持便携式多功能检测仪，集成TEV+AE+UHF多传感器，单人即可操作，适合配电站房批量巡检
出厂试验/交接验收：选择台式高精度检测系统（如OMICRON MPD 800），符合IEC 60270标准，支持多通道同步采集和高级图谱分析
变压器内部缺陷定位：选择UHF+AE融合方案，搭配超声定位系统（如PDL 650），可在3D模型中精确显示放电位置
GIS设备检测：选择UHF专用传感器方案，抗干扰能力强，可穿透金属外壳检测内部放电
重要设备长期监护：选择在线监测系统，支持7×24小时不间断采集、远程访问和智能预警
快速定位放电点：选择声学成像仪（如Fluke ii1050C），将放电点以可视化光斑叠加在光学画面上，检测距离可达120米，机身仅1.2kg
