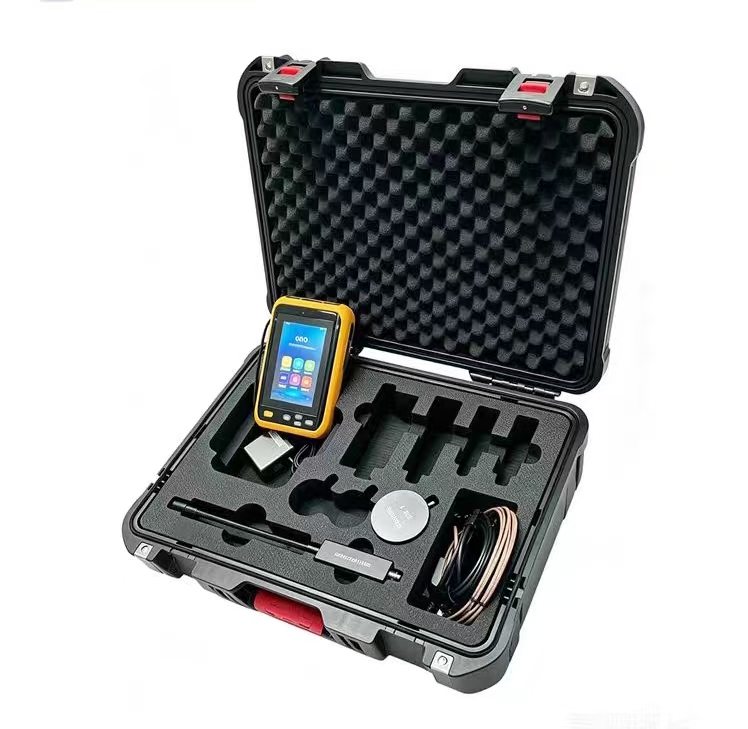

开关特性测试仪
高压开关特性测试仪（又称断路器动特性测试仪）是电力系统预防性试验和交接试验的核心设备，专门用于测量断路器的分合闸时间、速度、行程、同期性、弹跳等机械特性参数，直接决定开关设备能否可靠动作。
结合2026年最新行业数据与选型逻辑，为你梳理一份实操向的采购指南：
一、 选型核心逻辑：按现场最复杂设备定机型
选型的第一原则是"按现场最复杂设备的断口数确定机型上限"，不必为偶发的高规格任务配置最高档设备。
机型档位 断口/传感器通道 典型适用场景 主机重量参考
基础型 1~3路 10kV真空断路器、配电检修 3~5kg
标准型 6路 110kV双断口SF₆断路器、备自投整组 6~10kg
高配型 12路 220kV及以上四断口SF₆、大型GIS站 12~18kg
避坑提醒：只测10kV真空断路器的班组，没必要上12断口机型；但若现场偶尔要测220kV GIS，就必须一步到位选12断口，否则后期无法覆盖。
二、 关键参数：6个必须核对的硬指标
1. 时间测量精度与分辨率
分辨率：主流产品已达0.01ms，但实际精度才是关键。推荐要求：100ms以内误差≤±0.1ms，100ms以上误差≤±0.1%读数。
同期精度：应达到±0.1ms，这是判断三相同期性的核心指标。
2. 速度与行程测量
传感器采样频率：≥10kHz为基本要求，真空断路器建议≥20kHz，否则速度曲线失真，影响刚分/刚合速度准确性。
行程传感器量程：必须同时配备150mm（真空）和300mm（SF₆/GIS）两种量程，单一量程无法覆盖所有设备。
行程精度：±0.1mm，分辨率0.1mm。
3. 内置操作电源——现场效率的分水岭
输出电压：DC 20~270V连续可调，覆盖不同控制电压等级。
输出电流：≥10A（基础型），推荐≥15~20A，确保线圈可靠励磁，并满足低跳低合试验降压要求。
短路保护：必须具备，防止误操作损坏仪器。
储能电源输出：部分高端机型内置DC 110V/220V储能电源（功率≥200W），可省去外接储能电源箱，极大简化现场接线。
4. 抗干扰能力——变电站现场的"生死线"
必须采用光电隔离技术，确保在500kV变电站旁路母线带电的强电磁环境下数据稳定。
采购时可要求厂家提供EMC电磁兼容测试报告。
5. 数据管理与输出
存储≥1000组数据，带时间戳
支持USB导出Excel、RS232通信
内置热敏打印机，现场即时出报告
部分支持上位机软件进行波形分析和包络线对比
6. 附件完整度——最容易被忽视的采购细节
完整附件清单应包含：
航空插头转接线（覆盖ABB、西门子、南瑞、平高等主流厂家）
鳄鱼夹接线组
直线传感器（150mm + 300mm各一套）
旋转传感器
传感器安装支架（磁性底座和机械夹持两种）
上位机软件安装包
避坑提醒：如果现场有大量进口GIS设备，采购前务必与厂家确认是否有对应的专用转接附件。
三、 主流品牌与厂家推荐
国内主流品牌（武汉产业带为主）
武汉是国内电力检测设备产业的核心聚集地，涌现了一批技术实力过硬的厂家：
武汉千旭电力科技有限公司：QXGK-H系列具备12通道同步采样，时间分辨率0.1ms，内置DC20~256V/15A可调操作电源，抗干扰能力强，在500kV变电站环境下数据稳定，性价比高，年返修率低至2%。
武汉摩恩智能电气有限公司：MEGK-8006系列配备7寸彩色高亮屏（阳光下可视），内置DC20~270V可调电源（瞬时最大30A），双回路电源设计，一路损坏另一路仍可测试，适配国内外所有型号SF₆/GIS/真空/油开关。
HGKC-HA/HL系列采用工控机+Windows系统，9~15寸触摸屏，支持包络线分析和开关震动频率分析，内置DC6~270V/20A电源，可测12路断口+3路速度（选配）。
以高精度传感器和先进算法著称，定位中高端市场，适合对精度要求极高的场景。
专注复杂电力环境下的开关检测，定位高端市场，在大型变电站和输电线路中应用广泛。
扬州本地及周边厂家
结合你所在的扬州地区，以下企业值得关注：
：除主营电加热器外，也具备高压测试仪器的供应能力，适合有"加热+测试"综合配套采购需求的客户。
：位于南京，供应KF-6102等高压开关机械特性测试仪，地理距离近，售后响应便捷。
主营电力测试设备，在扬州本地具备较好的服务响应能力。
四、 操作规范与故障排查
现场操作要点
断电确认：断路器必须处于停电状态，悬挂"禁止合闸"警示牌。
传感器安装：直线传感器运动方向必须与传动杆保持平行，避免磕碰干涉；旋转传感器转轴需尽量同心。
接线检查：80%以上的现场无动作故障来自接线问题，而非仪器本身。接线前务必核对图纸端子号。
常见故障排查
故障现象 可能原因 处理方法
某一相不动作 该路通道接线问题/辅助触点损坏 检查辅助触点接线；用万用表直接测量辅助触点通断
传感器无读数 接线脱落/传感器损坏/安装未联动 用手推传感器测量杆观察仪器是否有变化；若无，检查接线或更换
储能电机不转 接线极性接反/端子号错误/闭锁条件未解除 用万用表量目标端子直流电阻确认回路；检查图纸端子号
低跳一直加电压不跳 闭锁激活/电压低于线圈动作阈值/接线断路 逐步排查闭锁条件和接线
五、 采购决策建议
需求场景 推荐配置 参考方向
10kV配网常规巡检 3~6断口，内置电源，便携型 性价比高
110kV~220kV变电站预试 6~12断口，≥20kHz采样，强抗干扰
500kV及以上特高压站 12断口，工控机系统，包络线分析
开关制造厂产线检测 12断口，高精度（±0.05%），上位机软件
"加热+测试"综合采购 6断口标准型，配套电加热器
